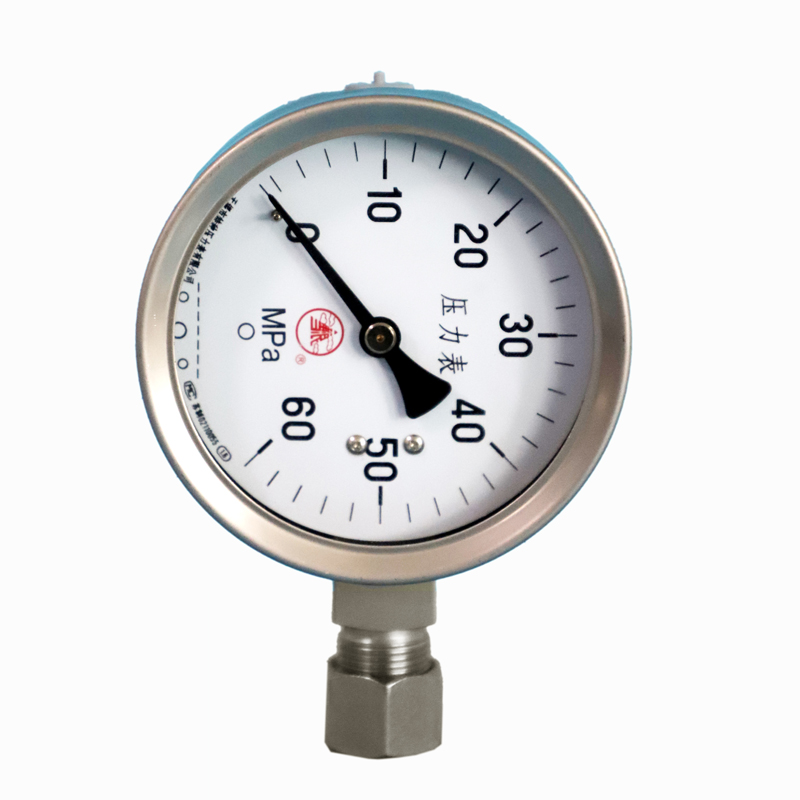

不銹鋼壓力表結構與原理不銹鋼壓力表是由測量系統(包括不銹鋼接頭，彈簧管，齒輪傳動機構)，指標部分，(包括指針和度盤)，表殼部分所組成。測量系統全部為不銹鋼件制成，耐腐蝕性能好。不銹鋼壓力表的工作原理是基于彈性元件-彈簧管變形。被測介質由接頭進入彈簧管，使彈簧管末端產生位移，此位移借助于連桿經傳動機構壓力傳遞與放大，使指針在刻度盤上指示出被測介質的壓力。

    不銹鋼壓力表的結構型式為I型(徑向)，II型(徑向后帶邊)。不銹鋼壓力表分為純機械式壓力表無輸出和機械壓力表電接點有輸出和電子式壓力表。壓力表主要的感壓元件為波登管，不同的波登管的材質結構制作的壓力表亦具有不同的特點。波登管敏感元件是彎成圓形，截面積顯橢圓形的彈性C形管。不銹鋼壓力表測量介質的壓力作用在波動管的內側，這樣波登管橢圓截面會趨于圓形截面，由于波登管微小變形，形成一定的環應力，此環應力會使波登管向外延伸。壓力表由于彈性波登管頭部沒有固定，其會產生小小變形，其變形的大小取決于測量介質的壓力大小。波登管的變形通過機芯間接地由指針顯示測量介質的壓力精度不同又分為過程控制壓力表和標準測試壓力表。
